澳大利亚AS/NZS 3112 SAA认证电源线,插头,软性电线


澳大利亚 2005 标准电源线插头,带半包塑绝缘引脚。有关本主题的更多详细信息,请参阅 AS 3112.澳大利亚转换3 芯双电源点(插座)。澳大利亚、新西兰、斐济、汤加、阿根廷、所罗门群岛、巴布亚新几内亚和中国使用的插头有一个接地插片和两个扁平半包塑绝缘插片,形成一个倒置的 V 形。扁平插片尺寸为 6.5 x 1.6 毫米(0.256 x 0.063 英寸),并以 13.7 毫米(0.539 英寸)的标称间距与垂直方向成 30°。澳大利亚和新西兰的墙壁插座几乎总是有开关,以提高安全性,就像在英国一样。这种插头的未接地版本带有两个倾斜的电源插脚,但没有接地引脚,用于小型双层绝缘电器,但插座始终包括一个接地插脚。

有几种 AS/NZS 3112 插头样式,包括具有较大或不同形状插脚的插头,用于适配15、20、25 和 32 A 的器件。这些插座接受相同或较低电流容量的插头,但不接受更高容量的插头。例如,10 A 插头适合所有插座,但 20 A 插头仅适合 20、25 和 32 A 插座。

澳大利亚的标准插头/插座系统最初被编纂为标准C112(1937年临时浮动,1938年被正式采用),1990年被AS 3112取代。2004年修订版引入了对绝缘插脚的要求(针对火线,零线接触的两个插片)。当前版本是 AS/NZS 3112:2011,批准和测试规范 - 插头和插座。


内容

1 . 插头指南
2 . 三芯电源插头
3 . 插头和半绝缘插片
4 . 对于三扁插片插头和两扁一圆插头的比较
5 . 电源线
6 . 延长线
7 . 线盘
8 . 软线
9 . 认证
10. 参考资料


插头指南 - AS/NZS 3112


澳大利亚电源线插头指南 - AS/NZS 3112,下表显示了在澳大利亚使用的250V电源线插头样式和规格




7.5A/10A 2芯 10A 3 芯(接地扁插片) 10A 3 芯 (接地圆插针) 15A 3 芯
(接地扁插片)
20A 3 芯
(接地扁插片)
插头上的插脚排列方式
澳大利亚7.5A/10A 250V 两芯电源线
澳大利亚插头形状
澳大利亚电源线10A 250V 接地圆针
澳大利亚三芯15A重型电源线
澳大利亚20A电源线插头
描述
用于双重绝缘电器的标准10A输入性电源插头. 标准10A输入性电源插头 标准10A输入性电源插头带接地圆插针 标准15A输入性电源插头 标准20A输入性电源插头
插座兼容




10安培 - 接地扁插片


10安培 - 接地圆插针


15安培 - 接地扁插片

20安培 - 接地扁插片
应用范围
双层绝缘家用电器和设备. 含有接地的家用电器和设备. 特殊用途插座,如控制电路、照明和排气扇等. 大篷车、空调、轻工业电器和设备. 嵌入式壁炉,空调和轻工业电器和设备.
火线,零线接触的插片 6.35mm x 1.63mm

9.08mm x 1.63mm



地线插片 6.35mm x 1.63mm N/A



9.08mm x 1.63mm N/A


4.75mm diameter N/A


三芯电源插头


澳大利亚SAA标准3芯电源线,澳大利亚插头为250V ,50Hz。标准 3 个插脚接地电源插座的额定电流为 10 安培,通常可以切换。3 扁插片插头在澳大利亚(包括其外部领土)、新西兰的所有州使用,尽管配置与中国大陆中使用的电源插头相似,但插头主体的尺寸差异可能与嵌入式电源线墙壁插座不兼容,并不符合中国的 CPCS/CCC (CCEE) 插头在澳大利亚合法销售/使用。阿根廷也使用与澳大利亚类似的 3 扁插片配置,但尺寸差异轻微,火线和零线位置相反。这些重要差异阻止了符合阿根廷标准的IRAM插头在澳大利亚合法销售/使用,因为相反的极性可能会带来电气安全隐患。

澳大利亚电源线配置现在是澳大利亚标准 AS/NZS 3112:2000 和澳大利亚电源插头的 AS/NZS 3112:2004 ,现在定义了插头火线,零线插脚的绝缘要求。电源插头和插座的 15Amp 和 20Amp 配置也由标准定义。

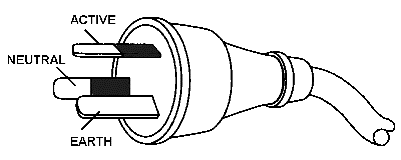

下图显示了澳大利亚电源线火线,零线,地线对于三个插片的接线内部结构配置。


澳大利亚电源线插头正面图 澳大利亚输入性电源线插头


下图显示了澳大利亚 240V 电源线插头和插座的接线。请注意火线和零线的“极性相反”,具体取决于您是连接插座还是插头。

250V电源墙壁插座接线图 澳大利亚插头接线图

标准接线的颜色如下:

               标记           电源线内部导线颜色  建筑墙壁内部布线颜色
火线         A
零线         N
地线         E 黄绿 黄绿

早期的接线颜色如下:


标记 电源线内部导线颜色 建筑墙壁内部布线颜色
火线 A
零线 N
地线 E 绿 绿


半包塑绝缘插片的插头


澳大利亚带绝缘插脚的电源线插头,澳大利亚标准AS/NZS3112:2000和澳大利亚电源线插头AS/NZS3112:2004定义了插头上的火线,零线插脚的绝缘要求。引入这些要求是为了应对一些涉及电源插头和插入式设备的事故(包括死亡事故),其中金属物体(例如刀片、金属盲板或金属板)与从插座上部分移除的插头插脚接触并导致电击。


2005 年 4 月 3 日起,所有插头(和带集成插脚的电器)都必须使用含有绝缘插脚的插头。具有非绝缘插脚的项目的批准证书日期起被取消。为了加强电气安全并确保迅速进入市场,澳大利亚各州和地区以及新西兰电气监管机构要求在2005年4月3日之前在所有销售点向所有使用电气设备的客户提供含有缘插脚的插头


含有圆针接地与扁插片接地插头的比较



澳大利亚电源线插头中,圆形接地插针与扁接地插片的比较。AS/NZS3112:2000 和 AS/NZS3112:2004 澳大利亚和新西兰 3 芯针 10 安培输入性插头,带圆形接地插针,适用于可能连接到特殊用途电源电路的设备。应用包括照明、排气扇、收银机和 IT 设备。

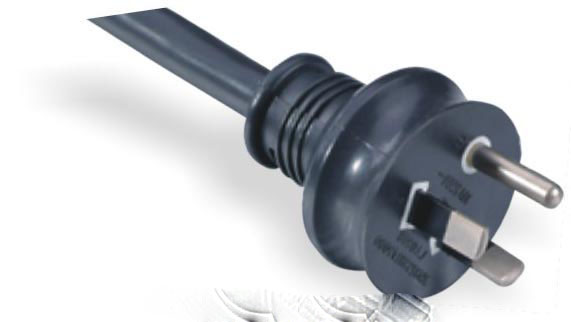

澳大利亚接地扁插片三芯10A插头澳大利亚三芯接地圆插针10A插头


电源线


具有SAA认证的澳大利亚电源线插头符合澳大利亚AC 电源线应用的AS/NZS 3112和IEC标准,也称为澳大利亚主电源输入线,我们生产标准配置的两芯和三芯澳大利亚电源线,也可以定制任何规格型号的电源线.100%的澳大利亚电源线规格完全厂家自产自销,具有高质量和RoHS,符合 REACH 标准。我们是中国领先的澳大利亚电源线制造商和供应商,提供最便宜的价格的澳大利亚SAA认证插头,带有IEC 320 C7,C5,C13,C15,C19连接器的电源线。在澳大利亚,由普通墙壁入口提供的电力称为“主电源输出系统”,因此澳大利亚电源线通常被称为澳大利亚输入性电源线。


产品特点


与插座相匹配的电源插头在澳大利亚、新西兰、斐济、巴布亚新几内亚和许多太平洋岛国使用,有两个扁平插脚形成倒 V 形和一个接地插脚。这些扁平插片的尺寸为 6.35 x 1.6 mm,长度为 17.35 mm 的火线,零线插脚与垂直方向成 30°,标称间距为 13.7 mm,接地插脚长度为 20 mm。澳大利亚标准电源插座提供 250 伏的标称电压,最大 10 安培(特殊电流除外),并且始终包括接地连接。与此插座一起使用的插头有常规无接地类型,只有两个扁平的倒 V 形对齐插脚,没有接地插脚。此类插头仅用于使用其他安全标准(例如双层绝缘)的设备,并且这些插头的最大额定电流仅为 7.5 安培和10安培。它们不能单独提供,而只能与专门为此目的设计的电源线集成在一起。如果需要,现在可以(额外付费)获得澳大利亚插座,利用绝缘位移作为连接到电源主体的手段,由于减少了剥线、扭曲和拧紧过程,它们在这些应用中使用的好处包括安装速度提高了 50%。

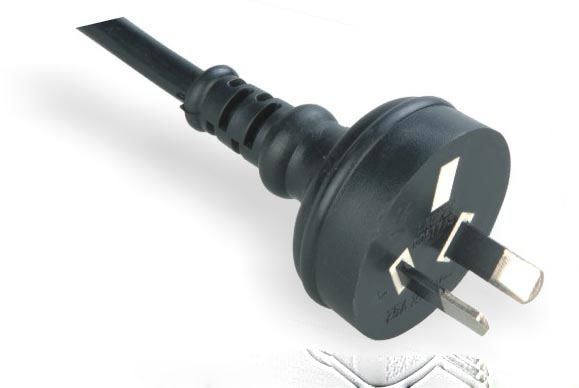

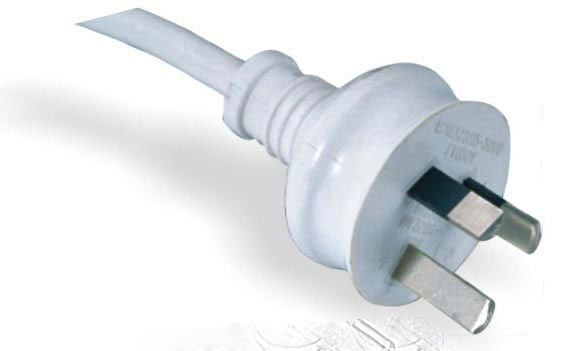

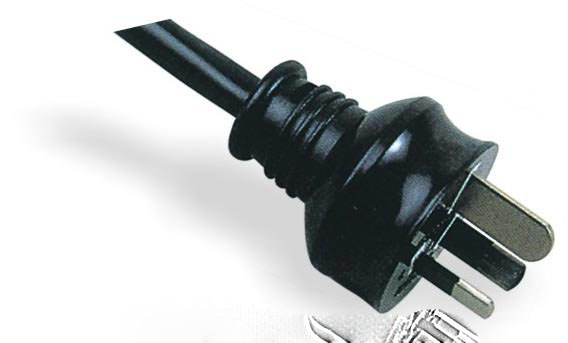

LA020A 三芯不可拆卸澳大利亚电源线插头

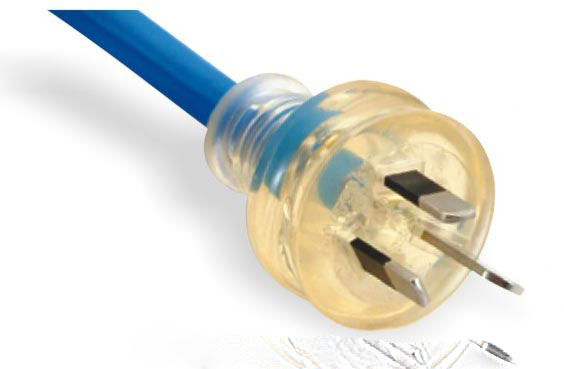

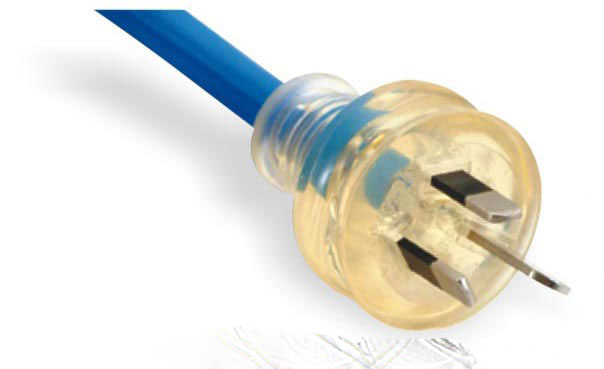

LA020C 三芯不可拆卸澳洲半透明电源线插头

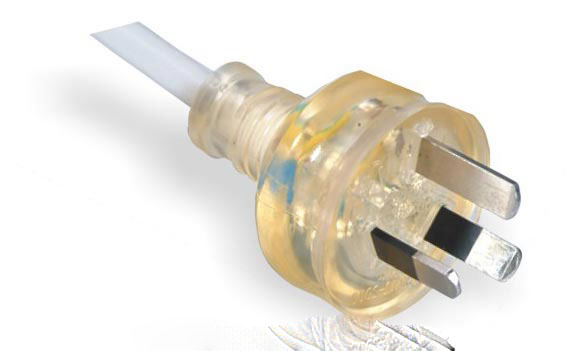

LA021C 三芯不可拆卸半透明澳标电源线插头

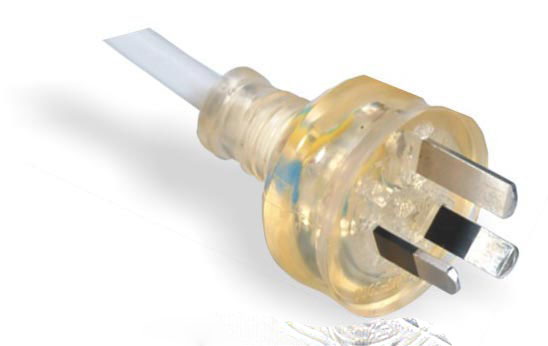

LA021D 三芯不可拆卸半透明澳规电源线插头
LA020A 三芯不可拆卸澳大利亚电源线插头 LA020C 三芯不可拆卸半透明澳洲电源线插头 LA021C 三芯不可拆卸半透明澳标电源线插头 LA021D 三芯不可拆卸半透明澳规电源线插头
LA020B 三芯不可拆卸澳大利亚电源线插头
LA020H 三芯不可拆卸半透明带指示灯澳洲电源线插头

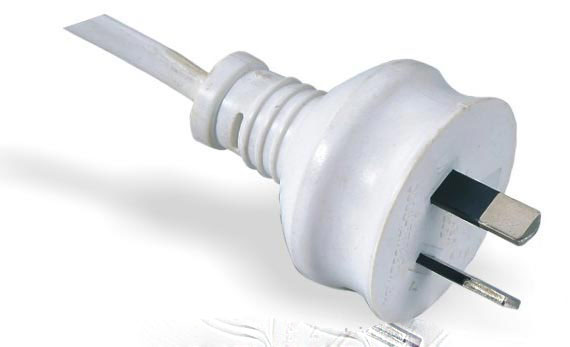

LA020A/LA020B 两芯不可拆卸澳标电源线插头
LA020C/LA020D 两芯不可拆卸澳规电源线插头
LA020B 三芯不可拆卸澳大利亚电源线插头 LA020H 三芯不可拆卸半透明带指示灯澳洲电源线插头 LA022A LA020B 两芯不可拆卸澳标电源线插头 LA022C LA022D 两芯不可拆卸澳规电源线插头
LA021A 三芯不可拆卸澳大利亚电源线插头
LA021E 三芯不可拆卸澳洲电源线插头
LA020G 三芯不可拆卸澳标电源线插头

LA021A 三芯不可以拆卸澳大利亚电源线插头 LA020E 三芯不可拆卸澳洲电源线插头 LA020G 三芯不可拆卸澳标电源线插头

IEC 60320 连接器


IEC 60320 电源线有正常和高温型号,以及各种额定电流。连接器的形状略有不同,以确保无法替代温度或额定电流较低的电源线,但可以使用高额定电线。电源线还具有不同类型的外护套,以适应环境变量,例如湿度、温度、油、阳光、柔韧性和严重磨损。例如,加热设备使用的电源线可使用不同的材料目的是为了承受与加热设备接触的本身的受热要求。

IEC 60320 C5电源插座
IEC 60320 C5 电源线
IEC 60320 C5 电源线带保护盖
IEC 60320 C7 电源线
IEC 60320 C5 电源插座 IEC 60320 C5 电源线 IEC 60320 C5 电源线带保护盖 IEC 60320 C7 电源线
IEC 60320 C7 电源插座 IEC 60320 C13 电源线
IEC 60320 C13 右弯电源线
IEC 60320 C13 定制电源线
IEC 60320 C7 电源插座 IEC 60320 C13 电源线 IEC 60320 C13 右弯电源线 IEC 60320 C13 定制电源线
IEC 60320 C13 防水电源线
IEC 60320 C14 电源线
IEC 60320 C14 防水电源插头
IEC 60320 C14 定制电源插头
IEC 60320 C13 防水电源线 IEC 60320 C14 电源插头 IEC 60320 C14 防水电源插头 IEC 60320 C14 定制电源插头
IEC 60320 C14 右弯电源线
IEC 60320 C15 电源线
IEC 60320 C15 右弯电源线
IEC 60320 C17 电源连接器
IEC 60320 C14 右弯电源线 IEC 60320 C15 电源线 IEC 60320 C15 右弯电源线 IEC 60320 C17 电源连接器
IEC 60320 C18 电源插头
IEC 60320 C19 电源连接器
IEC 60320 C19 右弯电源线
IEC 60320 C20 电源线
IEC 60320 C18 电源插头 IEC 60320 C19 电源连接器 IEC 60320 C19 右弯电源线 IEC 60320 C20 电源线

在全球范围内,有超过十二种不同类型的连接器用于不同的电器设备和电子产品上。在许多不同市场销售的产品可以使用标准化的IEC 60320连接器,然后使用可拆卸的电源线来匹配当地的电源插座。这简化了安全认证、工厂测试和生产,因为电源线是一种低成本的商品。请注意,110 V 和 250 V 电源线使用相同类型的设备连接器,因此在具有不同电压标准的国家/地区之间移动设备时必须小心 ,如果不替换与当地电源插座匹配的电源线将导致对设备或设备施加不正确的电压。除非明确标记为能够处理本地电压,否则这很可能会损坏或损坏设备。某些设备具有滑动开关以适应不同的电压或宽范围的电源。


开关

澳大利亚插头,带 303,304,315,317 开关电源线,符合 SAA 认证 额定电流高达 7.5A/10A 250V 符合澳大利亚 AS/NZS 3112 标准,专为澳大利亚带指示灯电源线应用而设计


延长线


澳大利亚延长线插头和插座具有澳大利亚SAA认证,符合澳大利亚AC延长线应用的AS 3112标准,也称为澳大利亚电源线延长线,澳大利亚SAA批准的电源延长线,延长线插头,延长电源线,延长插座,户外延长线,插座线,插座电源线,照明延长线,重型延长线由澳大利亚 AS/NZ3112 标准注塑制成,与柔性/软电源线和澳大利亚插头/母插座连接


认证

澳大利亚和新西兰插头,电源线,软线同时符合AS/NZS 3112标准 SAA认证
